A550合金分析儀

1.應用領域：

1.1. ROHS\無鹵檢測指令

1.2. 合金分析領域 （特別是輕元素）

       鋅鋁合金成分分析

       鋁合金成分分析

       銅合金牌號判定、成分分析

       不銹鋼成分分析（抽真空輕元素檢測）

       鑄鐵成份分析  等

1.3. 鍍層成分分析

       鍍層厚度分析

       鍍層環保檢測

1.4. 儀器規格

1.5. 工作條件：

● 工作溫度：15-30℃

● 相對濕度：40%～70%

● 電    源：AC :220V ±5V、

1.6. 技術性能及指標:

1.6.1. 元素分析范圍從鈉(Na)到鈾(U)；

1.6.2. 元素含量分析范圍為1PPm到99.99%；

1.6.3. 測量時間：100-300秒(可調)；

1.6.4. RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其檢測限度達1PPM；

1.6.7. 能量分辨率為129±5電子伏特；

1.6.8. 溫度適應范圍為15℃至30℃；

1.6.9. 電源：交流220V±5V（建議配置交流凈化穩壓電源）；

1.7.產品特點

1.7.1  A550，配置了真空測試系統，增加了元素測試范圍，探測器配備SDD的測試系統，對于礦石間各元素進行檢測，減少元素間干擾

1.7.2 整體結構化設計，儀器美觀大方。

1.7.3采用美國最新型的SDD硅飄移探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

1.7.4采用自主研發的SES信號處理系統（數字多道），有效提高峰背比，讓測量更精準。

1.7.5一鍵式自動測試，使用更簡單，更方便，界面更人性化。

1.7.6七種光路校正準直系統，根據不同樣品自動切換。

1.7.7多重防輻射泄露設計，輻射防護級別屬于同類產品Highest。

1.7.8優化一體化散熱設計，使整機散熱性能得到更大提高，確保X射線源的運行安全。

1.7.9獨有的機芯溫度監控技術，確保射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

1.7.10多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。

1.7.11專用真空測試軟件，是否抽真空可自由選擇，真空度實時顯示，標準視窗設計，界面友好，操作簡便，所有控制均在輕點鼠標之間。

1.7.12本機采用USB2.0接口，有效保證數據準確高速有效的傳輸。

1.7.13獨有的全自動真空系統,徹底屏蔽空氣對輕元素測試的影響,極大提高了輕元素的檢出限，同時也擴大了檢測范圍。

1.7.14一體化真空腔體設計，有效地保證了符合測試要求的真空度，同時提高了設備的可維性。

1.7.15抽真空測試和不抽真空測試轉換簡單，方便客戶使用；同時開蓋即解除真空，安全、簡單實用。

2.儀器硬件部分主要配置

2.1 SDD電制冷探測器:

2.1.1. SDD電制冷探測器；分辨率：145±5e電子伏特

2.1.2. 放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。

2.2  X射線激發裝置:

2.2.1. 燈絲電流輸出MAX：1mA；

2.2.2 .屬于半損耗型部件，使用壽命大于5000小時

2.3  高壓發射裝置:

2.3.1. 電壓輸出MAX： 50KV；

2.3.2. 電壓輸出MIN:   5KV，可控調節

2.3.3. 自帶電壓過載保護

2.4　一體化真空系統

2.4.1　具有低震動、低噪音、自保護及抽速快等優良性能的真空泵系統；

2.4.2　幾何抽速：60 L/min（50Hz）

2.4.3　壓力：6.7×10-2 Pa

2.5 數字多道分析器:

2.5.1. 將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件；

2.5.2  道數MAX： 4096；

2.5.3  包含信號增強處理功能；

2.65光路過濾模塊

2.6.1  降低X射線光路發送過程中的干擾，保證探測器接收信號準確；

2.6.2  將準直器與濾光處整合；

2.7  準直器自動切換模塊

2.7.1 多達7種選擇，口徑分別為8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

2.8  濾光片自動切換模塊

          2.8.1五種濾光片的自由選擇和切換。

2.9  準直器和濾光片的自由組合模塊

          2.9.1 多達幾十種的準直器和濾光片的自由組合。

2.10 工作曲線自動選擇模塊

2.10.1 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化

          演繹得更完美，使操作更人性，更方便。

3. 專用軟件JPSPEC-FP

3.1.1軟件簡介

專門針對金屬材料元素成份檢測而開發（含真空控制功能），對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

3.1.2功能介紹

※應對不同礦產材料可調式數據，測量時間為100-300秒（可調）

※操作界面簡潔直觀，使用方便，無需專業人士操作

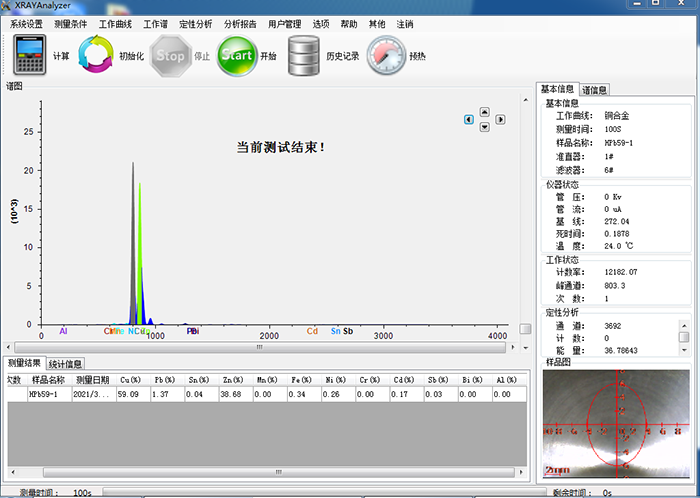

3.2軟件界面如下圖所示：

※可自動選擇適合的校準曲線，測量更方便，更準確

※中英文界面自動切換，并具有第三方語言訂制功能

※自動校準儀器

※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線

※多種報告形式打印

※可同時顯示多個光譜圖

※儀器測試參數及真空度實時顯示，所有掌控一目了然

※獨有的機芯溫度監控技術，保證X射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

4. 樣品配置

標準樣品用于制作工作曲線

4.1  樣品腔

開放式大樣品腔：610mm×320mm×100×

半封閉樣品腔（抽真空時）：Φ100mm×h75mm

4.2  標樣

銀校正片

5．標準附件

低噪音快抽速真空泵

※體積小、重量輕、結構簡單，易于保養和維修

※抽速快，20S即可達到真空測試要求

※壓力可達6.7×10-2Pa

※單相AC220V供電，無須外接三相電

6. 產品保修及售后服務

6.1 對客戶方操作人員免費進行培訓。

6.2 國內客戶安裝、調試、驗收、培訓及技術服務均為免費在用戶方現場對操作人員進行培訓。（國外客戶可協商解決）

6.3正常使用，經本公司售后服務部技術人員確認屬工藝或材質缺陷引起的故障，且未經拆修，儀器主機自驗收合格之日起保修壹年。

6.4產品終身維修（客戶必須有填寫詳細、真實的有效購買憑證和保修卡等）。

6.5免費提供軟件升級。

6.6提供有效的技術服務，在接到用戶故障信息后，2小時內響應，如有需要，48小時內派人上門維修和排除故障。
